A Waveshare 13658 egy összeállított hardvercsomag, melynek középpontjában a Raspberry Pi Zero W áll. Ezt a készletet kifejezetten úgy tervezték, hogy áthidalja a Zero "Mini" és "Micro" portjainak csatlakoztathatósági akadályait, biztosítva az azonnali fejlesztéshez és prototípus-készítéshez szükséges adaptereket és tüskesorokat.

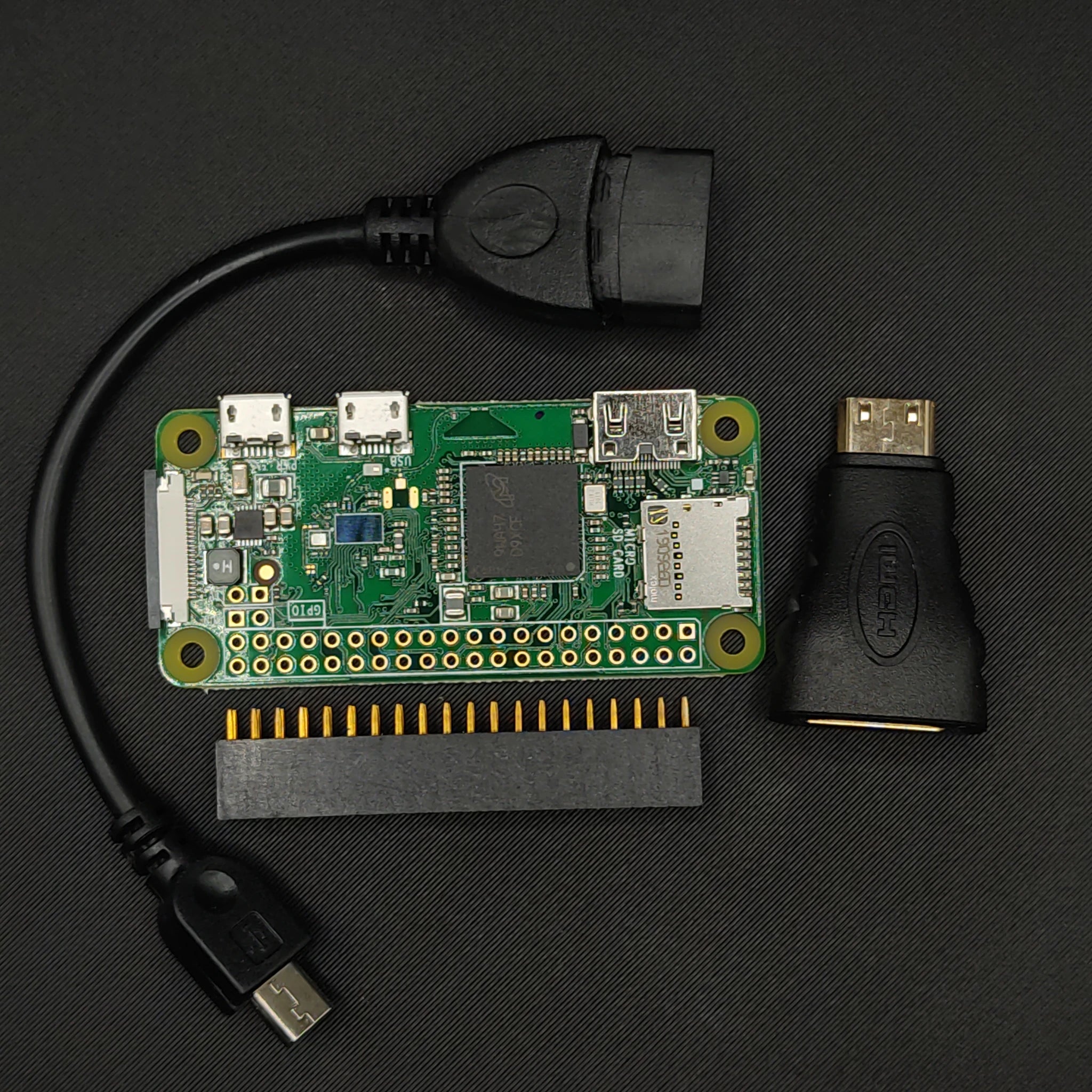

A készlet elemei

• Raspberry Pi Zero W: 1 GHz-es BCM2835 egyedi processzor 512 MB RAM-mal és beépített 802.11 b/g/n WiFi / Bluetooth 4.1 kapcsolattal.

• Mini HDMI–HDMI adapter: Lehetővé teszi a csatlakozást szabványos HDMI monitorokhoz és kijelzőkhöz.

• Micro USB OTG kábel: Összeköti a Micro USB adatportot egy szabványos USB-A anya porttal billentyűzetek, egerek vagy USB hubok számára.

• 2x20-as apa tüskesor: Szabványos 0,1 hüvelykes kiosztású tüskesor a GPIO-hoz, amely lehetővé teszi a HAT kompatibilitást és a próbapanel jumper csatlakoztatását.

• 2x20-as anya tüskesor: Rugalmasságot biztosít az egymásra helyezéshez vagy speciális rögzítési igényekhez.

Műszaki adatok (panel szinten)

Hardveres integrációs megjegyzések

• OTG funkcionalitás: A "USB" feliratú Micro USB port támogatja az On-The-Go (OTG) funkciót, lehetővé téve a Zero W számára, hogy USB hosztként (perifériák számára) vagy USB eszközként (billentyűzetként, egérként vagy Ethernet eszközként jelenjen meg egy PC-n) működjön.

• Tüskesor beépítés: A mellékelt tüskesorok nincsenek forrasztva. Ez lehetővé teszi a felhasználó számára, hogy felső vagy alsó szerelést válasszon, vagy a mellékelt anya tüskesorral speciális egymásra helyezési magasságokat érjen el.

• Tápellátási követelmények: Ajánlott 5V DC Micro USB-n keresztül. A stabil vezeték nélküli teljesítmény és a perifériás támogatás érdekében legalább 2A-es tápegység ajánlott.

Alkalmazási példák

• Fej nélküli IoT csomópontok: Kis méretű szenzortömbök, amelyek MQTT-n keresztül kommunikálnak WiFi-n keresztül.

• Hordozható hálózati eszközök: Kompakt platformok hálózati auditáláshoz vagy speciális USB eszköz emulációhoz.

• Beágyazott média: Kis kijelzők vagy e-papír modulok vezérlése műszerfalakhoz és állapotfigyelőkhöz.
